NCE-20高效率卧式砂磨机
文章来源:管理员 添加时间:2024/3/18 16:54:36
NCE-20高效率卧式砂磨机
锐通NCE-20型高效率卧式砂磨机适用于小批量,精细化物料的研磨,高效的冷却系统以及多间隙离心分离系统,使得物料不会因分离器堵塞而造成出料不畅。主要应用于颜料、染料、色浆、农药、水性涂料、化妆品、非金属矿等行业的高效率湿法研磨
|
技术要求和配置
|
备注
|
1
|
设备研磨腔
|
设备型号:NCE-20
|
|
设备研磨腔容积:25L
|
|
内筒材质:高耐磨合金钢(整体锻造)9cr18mov
|
|
筒体外套:304不锈钢
|
|
研磨转子材质:高耐磨合金钢 9cr18mov
|
|
冷却形式:冷却水经研磨筒体、出料盖板螺旋水道散热
|
|
冷却水压力,流量:0.2Mpa,3.5-4.5m3/h
|
|
2
|
机械密封
|
公司自产整体集装式双端面机械密封
|
|
动静环材质:钨钢
|
|
机械密封整体支架材质:不锈钢(321)
|
|
机械密封冷却液输送:循环冷却水冷却
|
|
机械密封最大能承受的进料压力:≥3Kpas
|
|
3
|
研磨结构
|
研磨结构:研磨涡轮 +分离涡轮
|
|
分散最大线速度:≥11米/秒
|
|
4
|
物料输送
|
英格索兰气动隔膜泵(耐腐蚀聚四氟乙烯膜片)
|
|
5
|
分离方式
|
离心滤网式分离器(间隙:≈0.35-0.7mm)
|
|
分离器材质:高耐磨合金钢 9cr18mov
|
|
6
|
研磨介质
|
材料: 95%氧化锆珠
|
|
规格:?1.4mm- ?3.0mm
|
|
投入量为:75%~85%
|
|
7
|
生产效率
|
30KG~800kg/小时
|
|
8
|
最终产品粒径
|
0.2um~10um(根据工艺要求)
|
(见附件)
|
9
|
主轴
|
材质:2CR13圆钢
|
|
淬火调质处理
|
|
制造精度:按GB6级标准执行
|
|
轴承:天水产设备专用轴承
|
|
10
|
设备涂装
|
喷涂耐溶剂防护涂料(颜色可选,需提供色卡)
|
|
11
|
进料管
|
配备耐腐蚀耐压进料不锈钢波纹软管一根DN25
|
|
12
|
压力
|
最大进料压力:≤2.5KG
|
|
13
|
电器系统
|
主机功率:22kw 新大力防爆节能电机
|
|
主机电压:380V/50Hz,控制电压:DC24V
|
|
配备电接点进料数显压力表以及出料数显温度表
|
|
主机启动方式: 星三角降压启动方式
|
|
配操作面板及电器柜,布置合理、操作及维修十分方便
|
|
14
|
防护系统
|
1.配有桶体压力、桶体温度传感系统,机械密封温度过高及压力过高(过低)将自动停机,
2.冷却系统:采用双冷却系统
3.联动控制:进料泵启动,主机才能运行,否则设备不能运行。设备有任何异常,如压力、温度等,设备整机停止工作,包括进料泵
|
|
15
|
设备尺寸
|
1700(L)x1100(W)x1600(H)mm
|
16
|
设备重量
|
1100kg
|
17
|
质保期
|
整机质保一年 终身维修 免费技术支持
|
18
|

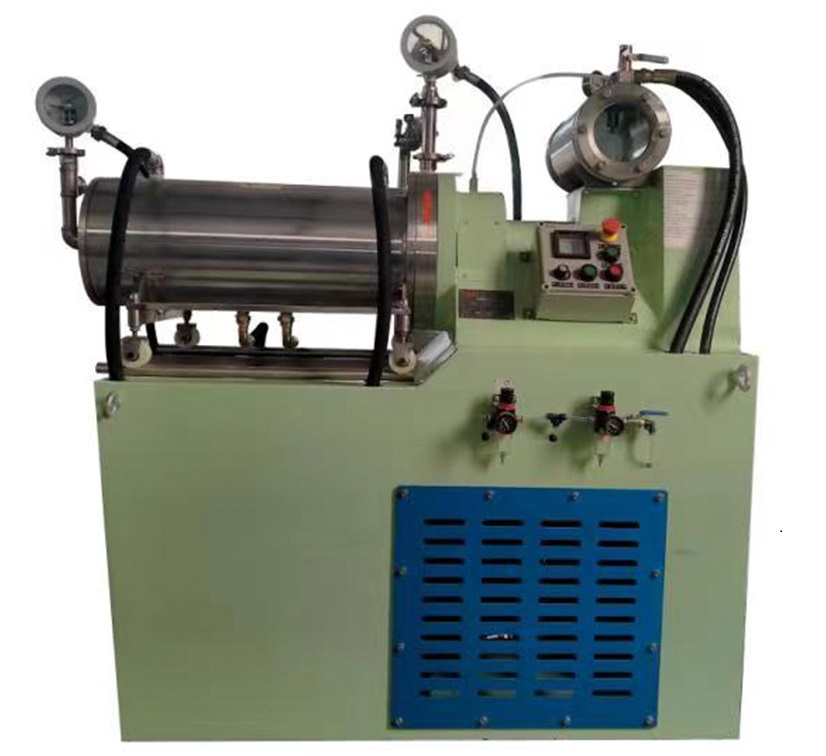

设备图片
|
设备外观实物图如下图所示
|
