环链斗式提升机
文章来源:管理员 添加时间:2014-07-09 10:46:59

环链斗式提升机(HL斗式提升机)

四川成都锐驰机械HL环链斗式提升机是一种圆环链斗式提升机,采用混合式或重力卸料,挖取式装料。其斗式提升机由运动部分(料斗与两根牵引链条)、带有传动链轮的上部区段、带有拉紧链轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。轮缘采用组合链轮,更换方便,链轮轮缘经特殊处理寿命长。下部装置采用重力自动张紧装置,能保持恒定的张力,避免打滑或脱链,同时在料斗遇阻时,有一定的容让性能够有效地保护运动部件。


环链斗式提升机特点

  • 维修方便,适用寿命长;
  • 机壳钢板加厚、刚性好;
  • 中节机壳具有单通道和双通道两种形式;
  • 提升高度运行平稳可靠,噪音小,维护方便;
  • 改进机型的提升输送量比普通机型提高30%以上;
  • 提升机环链采用低合金刚锻造,并经渗碳淬火处理,具有极高的抗拉强度和耐磨性能。

  • 环链斗式提升机适用范围

    四川成都锐驰机械环链斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料,最大块度为40mm。如粮食、煤、砂、水泥、碎矿、石矿粉等。物料温度不超过250℃、提升高度小于40m,输送量在35-365立方/h。

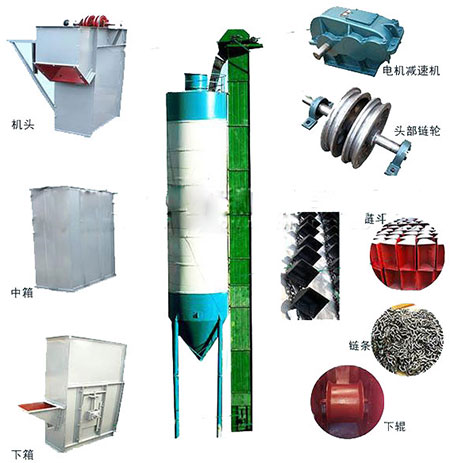

    环链斗式提升机结构部件

    环链斗式提升机技术参数

    规格 提升最大高度(m) 输送量(m/h) 斗距(mm) 电机功率(kw)
    160型 28 3-8 500 3-7.5
    200型 31.5 6-15 500 3-7.5
    250型 30.16 10-25 500 4-11
    300型 30.16 25-35 500 5.5-15
    350型 31 19-40 600 7.5-18.5
    400型 32 35-50 600 7.5-22
    450型 32.7 42-60 600 7.5-22


    HL环链斗式提升机制法和装法

    1、按料斗形状分为两种:S制法--带有深园底形料斗;Q制法--带有浅园底形料斗。
    2、按上部区段卸料口的形式分为两种:X1 制法--带有倾斜法兰的卸料口;X2 制法--带有水平法兰的卸料口。
    3、按下部区段进料口的形式分为两种:J1 制法--进料口的斜面与水平面成45度角;J2 制法--进料口的斜面与水平面成60度角。
    4、按中间机壳侧面检视门的位置分为四种:K1 制法--中间机壳侧面带有下端左检视门;K2 制法--中间机壳侧面带有下端右检视门;K3 制法--中间机壳侧面带有上端左检视门;K4 制法--中间机壳侧面带有上端右检视门。
    5、按中间机壳端面检视门的位置分为两种:Z1 制法--中间机壳端面带有下端检视门;Z2 制法--中间机壳端面带有上端检视门。
    6、按传动装置对提升机的相对位置分为两种:左装--传动装置在左侧;右装--传动装置在右侧。

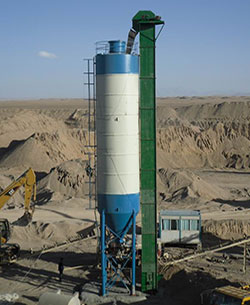

    环链斗式提升机应用1
    环链斗式提升机应用
