蒸汽加热反应釜
文章来源:管理员 添加时间:2014/7/15 10:06:44
蒸汽加热反应釜

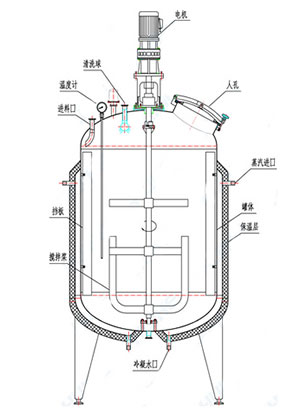

四川成都锐驰机械蒸汽加热反应釜(又称水热合成反应釜/水蒸气加热反应釜)是由锅盖、筒身、夹套、搅拌器、轴封传动装置及支承等组成,与蒸汽加热反应釜内物料接触处的罐体和零部件均采用耐酸不锈钢板制成。蒸气加热反应釜搅拌型式有锚式、浆式、蜗轮式、推进式或框式,客户根据实际情况进行选择搅拌型式。并在釜壁外设置夹套,或在器内设置换热面,也可通过外循环进行换热。支承座有支承式或耳式支座等。
蒸汽加热反应釜工作原理
该反应釜是将反应釜夹套内通入锅炉蒸汽,把蒸汽热量传入釜内,使釜内物料吸热进行反应,蒸汽加热反应釜以蒸汽作为热源换热。目前较为先进的蒸汽换热技术为半盘式,克服了传统换热技术热效率低、釜体直径大等缺点,且降低了反应釜内锅厚度,节约制造成本。
蒸汽加热反应釜特点
四川成都锐驰机械蒸汽加热反应釜抗腐蚀性好,无有害物质溢出,减少污染,使用安全,升温、升压后,能快速无损失地溶解在常规条件下难以溶解的试样及含有挥发性元素的试样。外形美观,结构合理,操作灵活方便,温度易于控制,缩短分析时间,数据可靠。内有聚四氟乙烯衬套,双层护理,可耐酸,碱等。可代替铂坩埚解决高纯氧化铝中微量元素分析的溶样处理问题。
蒸汽加热反应釜适用范围
广泛应用于石油、化工、橡胶、农药、油漆、染料、医药、食品等行业,用来完成硫化、硝化、氢化、烃化、聚合、缩合等工艺过程。
蒸汽加热反应釜操作使用方法
1、将反应物系指与釜体内,并保证加料系数小于0.8。当反应物系有腐蚀性时要将其置于四氟衬套内,方可保证釜体不受腐蚀。
2、每次蒸汽加热反应釜使用后要及时将其清洗干净,以免锈蚀。
3、釜体、釜盖线密封处要格外注意清洗干净,并严防将其碰伤损坏。
4、将水热合成反应釜置于加热器内,按照规定的升温速率升温至所需反应温度(小于规定的安全使用温度)。等反应结束将其降温时,也要严格按照规定的降温速率操作,以利安全和反应釜的使用寿命。当确认腹内温度低于反应物系种溶剂沸点后方能打开釜盖进行后续操作。
蒸汽加热反应釜技术参数
型号
|
容积L
|
内锅尺寸
φ×h(mm)
|
电机功率KW
|
加热方式
|
搅拌型式
|
密封型式
|
0.5
|
500
|
φ900×800
|
3
|
蒸汽加热
水热
|
描式
桨式
框式
锚框式
高剪切
|
填料密封
机械密封
|
1
|
1000
|
φ1100×1000
|
4
|
2
|
2000
|
φ1400×1250
|
5.5
|
3
|
3000
|
φ1500×1600
|
7.5
|
5
|
5000
|
φ1800×1800
|
11
|
8
|
8000
|
φ2200×2000
|
15
|
10
|
10000
|
φ2400×2000
|
18.5
|
15
|
15000
|
φ2600×2600
|
22
|
20
|
20000
|
φ2800×3000
|
30
|
30
|
30000
|
φ3200×3200
|
37
|
注意:
四川成都锐驰机械蒸汽加热反应釜材质有不锈钢、碳钢、搪瓷可选,可以根据客户要求定做不同规格要求定制不锈钢蒸汽加热反应釜、碳钢蒸汽加热反应釜、搪瓷蒸汽加热反应釜。蒸汽加热不锈钢反应釜分:外盘管蒸汽加热、内盘管蒸汽加热、夹层蒸汽加热及几种相结合等。一般2000L以下蒸汽加热不锈钢反应釜多采用夹层式,2000L-5000L根据压力可以采用夹层式及外盘管式,5000L以上如果蒸汽使用压力高于2公斤多采用外盘管式及外盘管兼内盘管式加热。
