夹套反应釜
文章来源:管理员 添加时间:2014-07-18 08:59:15

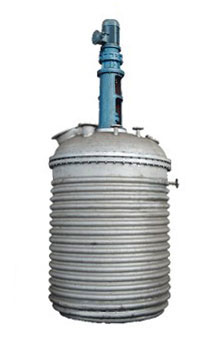

夹套反应釜

夹套反应釜

四川成都锐驰机械夹套反应釜/夹套反应罐主要由搅拌容器(包含罐体和夹套)、搅拌装置、传动装置、轴封装置、支座、人孔、工艺接管和一些附件组成。多为中、低压压力容器。夹套反应釜是在一定压力和温度下,借助搅拌器将一定容积的两种或多种液体以及液体与固体或气体物料混匀,促进其反应的设备。其釜体上的夹套主要是用于加热和冷却的模块。

夹套反应釜结构组成及特点

1.反应釜釜体。釜体部分由圆筒和上、下封头组成,提供物料化学反应的空间,其容积由生产能力和产品的化学反应要求决定;中、低压筒体通常采用不锈钢板卷焊,也可采用碳钢或铸钢制造,为防止物料腐蚀,可在碳钢或铸钢内表面衬耐蚀材料;釜体壳能同时承受内部介质压力和夹套压力,必须分别按内、外压单独作用时的情况考虑,分别计算其强度和稳定性;对于承受较大外压的薄壁筒体,在筒体外表面影设置加强圈。
2.反应釜传热装置。为及时送入化学放应所需热量或传出化学放应放出的热量,在釜体外部或内部可设置传热装置,使温度控制在需要的范围之内。 常用的传热装置是在釜体外部设置夹套或在釜体内部设置蛇管。
3.反应釜的搅拌装置由搅拌轴和搅拌器组成,可使物料混合均匀、良好接触,加速化学反应的进行。 搅拌过程中,物料的湍动程度增大,反应物分子之间、反应物分子与容器器壁之间的接触不断更新,既强化了传质和传热,又有利于化学反应的进行。搅拌器采用推进式搅拌器。
4.反应釜的传动装置主要由电机、减速器、联轴器和传动轴等组成。
5.反应釜的轴封装置:为维持设备内的压力或阻止釜内介质泄漏,在搅拌轴伸出封料抖出必须进行密封(动密封)。轴封装置通常有填料密封和机械密封。
6.反应釜的其他附件,包括支座、人孔、工艺接管等。


夹套反应釜特点

四川成都锐驰机械夹套反应釜结构简单、具有耐高温、耐腐蚀、生产能力强、加工方便,能耗低等特点。其占用空间及作业面积小、操作维修方便、易于使物料形成轴向流型并在彼此之间相互分散,能增大不同物相间的接触面积,大大加快传热和传质过程。夹套反应釜搅拌装置主要的是有锚式装置、浆式装置、蜗轮式装置、推进式装置或框式装置可选。


夹套反应釜分类

四川成都锐驰机械夹套反应釜一般根据夹套加热形式分类,分为:电热棒加热、蒸汽加热、导热油循环加热反应釜。
1.电加热反应釜通过电加热棒加热导热油,以导热油为介质给釜体内物料传热。
2.蒸汽加热反应釜则通过往夹套内充蒸汽加热,需加配锅炉,硬件投资略大,但运行时能耗比电加热夹套反应釜小。

3.导热油循环加热反应釜主要通过夹套内的盘管实现导热油循环传热或冷却。


夹套反应釜适用范围

四川成都锐驰机械夹套反应釜主要用于合成塑料、合成橡胶、合成纤维、农药、颜料、树脂、化肥等行业。还用于医药,化工,食品,轻工等行业中的水解,中和,结晶,蒸馏,蒸发,储存等生产环节。其中带搅拌的夹套反应釜是精细化工、涂料、热熔胶、医药及食品等工业中常用的反应设备。

夹套反应釜技术参数

盘管式
反应釜规格
实际容量 简体直径(mm)
外盘管
传热面积(M2)
内盘管
传热面积(M2)
500L 550L 900 2.438 2
1000L 1100L 1100 2.867 2.6
1500L 1650L 1200 3.537 3.1
2000L 2200L 1300 4.165 3.8
3000L 3300L 1500 5.569 5.4
5000L 5200L 1700 8.942 7.6
6000L 6600L 1800 10.323 8.7
8000L 8800L 2000 16.132 15.1
10000L 11000L 2200 20.345 18.9
15000L 16500L 2300 31.012 29.5
20000L 22000L 2400 41.679 40.1


夹套反应釜选型

四川成都锐驰机械夹套反应釜一般根据夹套加热形式有电热棒加热夹套反应釜、蒸汽加热夹套反应釜、导热油循环加热夹套反应釜等形式可选。不同形式加热的夹套反应釜需根据实际需求及使用情况合理的进行选择。导热油循环加热夹套反应釜(盘管式反应釜)中使用盘管循环输送导热油实现加热或冷却,根据盘管在釜体中的位置分为内盘管式夹套反应釜和外盘管式夹套反应釜。内盘管式:导热速度快,但釜体内壁易结垢难清洗;外盘管式:导热速度比内盘管式夹套反应釜慢,但夹套反应釜内壁平整易清洗,所以用得较多。
