四川脉冲除尘器\结构介绍\灰过滤器系统\除尘器采用垂直布袋结构-脉冲除尘器

主要特点：

（1）设备结构可靠，易于维护

（2）操作便捷，过滤袋与骨架分体，袋口安装成嵌压式，更换袋时只需拉出骨架，不仅省事，还改善了更换袋的作业环境条件。

（3）脉冲清灰，简单可靠。

（4）模式可选，脉冲除尘器为清灰方式，分为在线和离线两种。

工作原理：

含尘气流进入吸尘器的过滤室沿筒壁旋转灰斗，大幅降低过滤袋的负荷，剩下的小粒子分散在过滤室袋之间的间隙中，被过滤袋阻挡，净化后的空气通过过滤袋的壁通过花板的过滤袋的导口聚集到清洗室中.

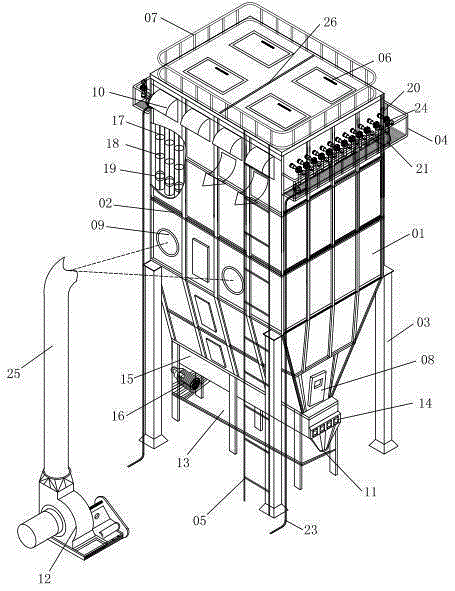

结构介绍：

1 .进气系统：

吸气系统包括吸气口、入口节流阀、防风板、导风板、分配筛等，含尘气流经过输送管道进入的各袋室风速下降，大部分粉尘直接落入灰斗，过滤袋的负荷减少。 未收到的粉尘与烟一起通过导风板通过分配筛进入袋室，充满整个空间，遮风板和分配筛保证了含尘气流和清灰气流向滤袋方向移动。 业主要求设备在线清灰时，该气流的移动方向可以大幅减少清灰时的二次飞灰。

2 .灰过滤器系统：

包括袋子、袋笼、花板等，每个袋子都被袋子复盖，以防止袋子被压扁，花板支持袋子组装体、袋室和网络气室，成为吸尘器除灰系统组装体的检修台。

3、清灰系统：

包括网管、压缩空气管、脉冲阀、提升阀、文氏管等，网管与预先组装的顶网室内平行排列，每个网管都有几个小空气喷嘴，这些小空气喷嘴.

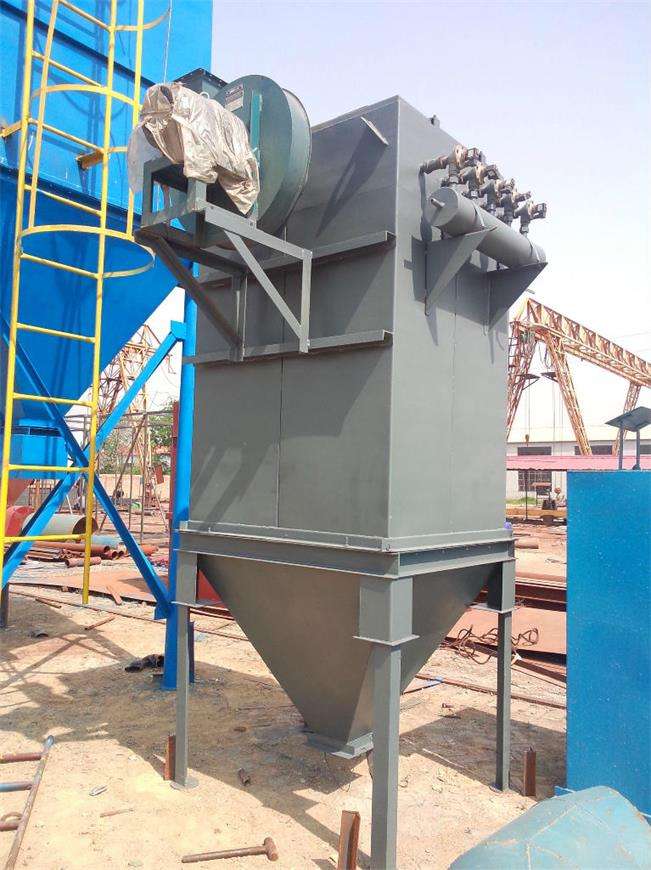

脉冲袋式过滤器采用垂直布袋结构，配置了本公司特有的集尘器专用风扇、电脑脉冲回吹装置。 该机设置面积小，过滤面积大，处理风量大，外观优雅，吸引力强，能耗省噪音低，动作平稳长寿命，维护简单，过滤精度高，滤芯清灰效果好。 可以连续运转二十四小时。 清灰无停止等显着特征。 脉冲袋式除尘器广泛应用于各种机械设备的配套、自动生产装置、材料输送等扬尘点的集尘。 脉冲袋式过滤器含尘气体进入过滤器灰斗后，气流截面急剧扩大，因此气流中一些粒子的粗大尘埃在重力和惯性力的作用下沉降，粒度细、密度小的尘埃进入人的过滤室后，布朗扩散和筛选等综合的.

网管与外部压缩空气管连接，管的始端插入卡槽，前端与支撑角钢连接，使用管卡定位。

吸尘器的上部安装了压缩空气配管，配管与网管连接。 压缩空气由脉冲阀控制，脉冲阀与电磁阀连接，除灰系统整体的动作由吸尘器的控制系统统一控制。

检测集尘器两端差压的传感器固定在气管的出口和入口，根据差压计检测出的差压信号控制集尘器的清灰周期。
