概述

这一系列的斗式提升机是垂直输送机。它们主要用于将干砂垂直提升到成套干砂浆设备中的配料和配料系统中，或直接连接到混合机入口以将干砂输送到混合机。混合。 TD斗式提升机具有规格齐全，运输量大，提升高度高，运行稳定，寿命长的优点。其主要性能参数符合JB3926-85 《垂直斗式提升机》标准。

同时，该系列斗式提升机还适用于垂直输送高磨蚀性粉末状，颗粒状和小物料，例如谷物，煤炭，水泥，碎矿石等，最大输送高度为40m。

TD斗式提升机的基本结构

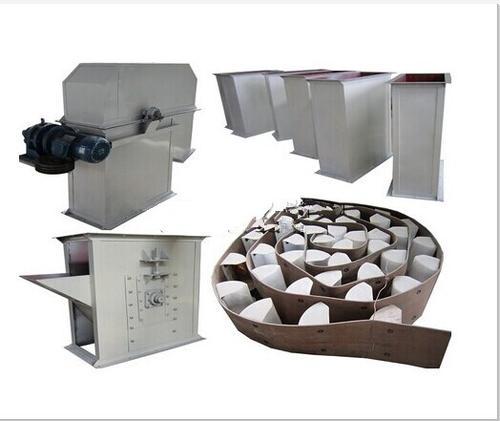

TD斗式提升机包括运动部件（料斗和牵引带），带驱动辊的上部，带张力辊的下部，中央壳体，传动装置，逆止器装置等。适用于粉状，颗粒状和小块状的松散密度为1.5t/m3的非磨料和半磨料散装物料的向上输送，例如煤，沙，焦炭粉，水泥，碎矿石等。

TD斗式提升机的构造方式：

传动装置的安装TD斗式提升机的传动装置有两种区分方式，它配有YZ型减速机和ZQ（或YY）型减速机。 YZ型轴减速器直接安装在主轴头上，无需驱动平台，联轴器等，从而使结构紧凑，重量轻，并且在内部具有特殊形状的滚子挡块，从而使对接可靠。减速器运行平稳，安静，并与主轴一起浮动，可以减轻设备的压力。

TD斗式提升机的主要功能

1.动力小，采用输入进料，感应卸料和大容量料斗密集放置的方式。抬起物料时几乎没有回程或挖掘，因此无效功率很小。

2.标高范围广。这种类型的提升机对材料的种类和特性要求较少。它不仅可以改善普通粉末和小颗粒材料，而且可以改善具有更高研磨性能的材料。密封性好，污染少。

3.运行可靠性好，改进了前代产品的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过20,000小时。提升高度高提升机运行平稳，因此您可以达到更高的提升高度。

4，使用寿命长，提升机进料采用入流式，无需使用铲斗来挖掘物料，数据之间几乎没有挤压和碰撞。该机器的设计可确保物料在进料和卸料过程中很少散布，从而减少了机械磨损。

演示功能

强大的运输能力。与具有相同铲斗宽度的D型斗式提升机相比，TD型斗式提升机的承载能力几乎提高了一倍。

传动装置装有ZLY型减速器。该系列减速机是一种新型的硬齿表面减速机。特点是齿轮和轴由高强度合金制成，并且齿轮通过渗碳，淬火和齿轮磨削而精制。

牵引件采用钢丝芯橡胶带，抗拉强度高，使用寿命长。

机器配有限位器，以防止因事故而损坏零件。

本机的机壳为全密封，重型，双通道设计，可有效防止粉尘污染，并符合当前的环保要求。

技术参数：

规格提升能力高提升力（m）运输能力（m3/h）铲斗（mm）发动机功率（kw）

160 28 3-8 500 3-7.5型

200 31.5 6-15 500 3-7.5型

250型30,16 10-25 500 4-11

型号300 30.16 25-35 500 5.5-15

型号350 31 19-40 600 7.5-18.5

400型32 35-50 600 7.5-22

450 32.7 42-60 600 7.5-22型
