环链斗提升机链条采用低合金钢锻件\ 环链斗提升机的机构方法和安装方法\ 产品概述
文章来源:管理员 添加时间:2021/5/31 15:33:45

链斗提升机链条采用低合金钢锻件\ 链斗提升机的机构方法和安装方法\ 产品概述


环链斗式提升机(TH斗式提升机)产品概述:

TH提升机适用于粉尘、颗粒和小块非磨蚀性和低磨蚀性物料的垂直输送。 TH型环链斗式提升机是一种环形链斗式提升机,采用混合式或重力卸料挖掘负载。 TH型链斗式提升机适用于输送容重小于1.5t/m的粉底、粒状、小块状磨料,易于收集。物料温度在250以下。 如:煤、水泥、砾石、沙子、肥料、粮食等。

链斗式提升机特点

1、维护方便,使用寿命长;

2、底盘钢板更厚更硬;

3、中段壳体有单通道和双通道两种形状;

4、提升高度稳定可靠,噪音低,维修方便;

5、升级机型的起重能力比普通机型提升30%以上;

6、手拉葫芦采用低合金钢锻造,经渗碳硬化处理,具有极高的抗拉、耐磨性能。

TH型提升机配备两种料斗:ZH型(中深料斗)一般适用于输送湿的、结块的、难抛的物料,如湿砂、型砂、化肥、碱肥、碱粉等。 SH(深斗)型一般适用于输送干燥、松散、易抛的物料,如水泥、砾石、煤炭等。 TH提升机传动装置有两种,分别配备ZJ型减速机和ZQ型减速机。 ZJ轴装减速机直接安装在主轴头上,无需驱动平台、联轴器等,结构紧凑、重量轻,内部装有特殊形状的滚轮限位器,可靠、噪音低、运行平稳,随主轴浮动,消除安装应力。本机运输能力365m/h,起升高度50m。

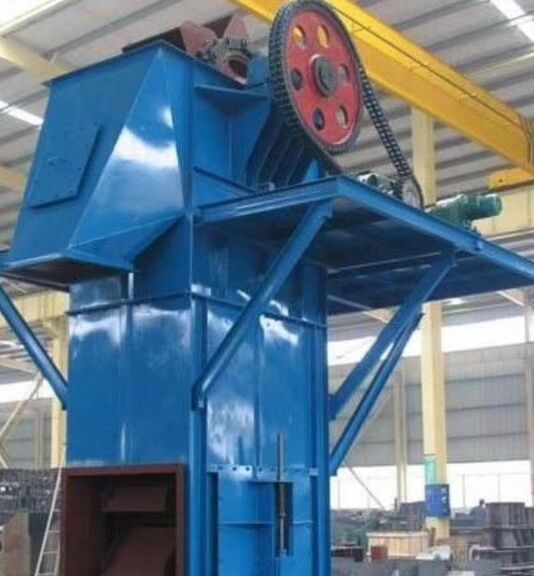

TH400环链斗式提升机

结构:采用锻造环链作为牵引件

出料特点:采用混合或重力出料。

适用输送物料:松散密度1.5t/m的非磨蚀性和半磨蚀性粉状、颗粒状和小块状物料。

适用温度:被输送物料的温度不应超过250

型号:TH400

起重能力:50m/h

链斗提升机工作原理:

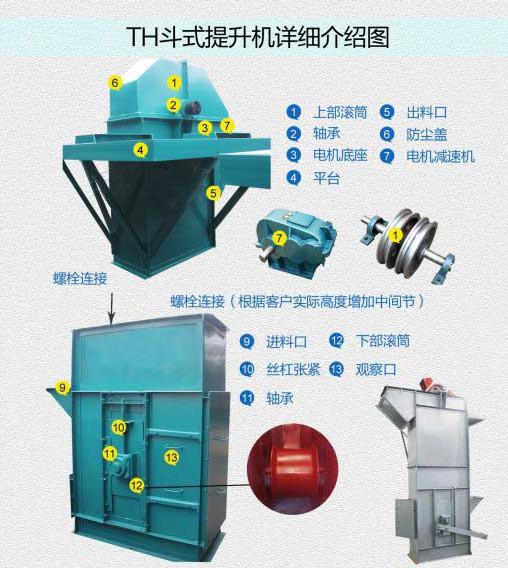

HL型圆链离心斗式提升机由运动部分(料斗和传动链)、上段带主动链轮、下段带张紧轮、中间壳体、驱动装置和后制动装置等组成.斗式提升机料斗间断布置,上料采用“拣选法”,卸料采用“离心上料法”。该链斗式提升机的牵引机构为两条环形链条。我公司的HL型圆链离心斗式提升机由运动部分(料斗和传动链)、带传动链轮和皮带的上部组成。张力轮部分、中间壳、驱动装置和后制动装置。斗式提升机料斗采用间歇式布置,上料采用“拣选法”,卸料采用“离心上料法”。该HL链斗式提升机的牵引机构为两条环形链条。

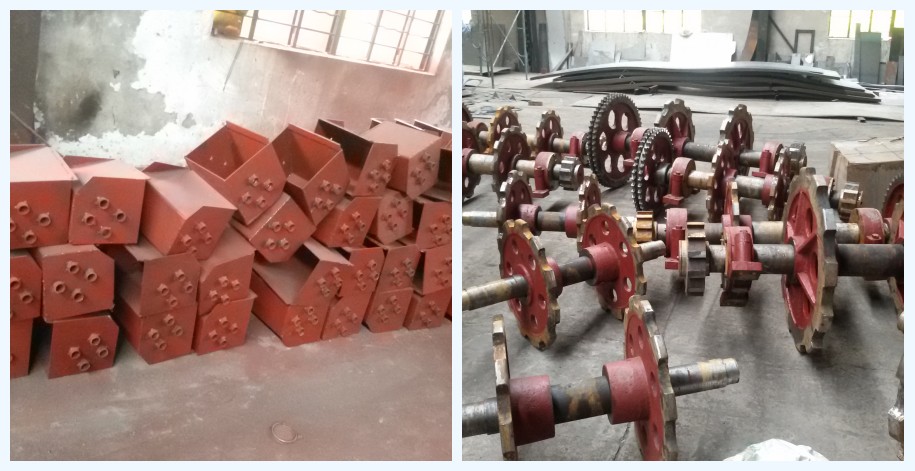

HL环链斗式提升机是一种环形链斗式提升机,采用混合式或重力卸料和挖掘负载。斗式提升机由运动部分(一个料斗和两条牵引链条)、上段带传动链轮、下段带张紧链轮、中间机壳、传动装置和装置后制动器等组成。轮辋采用组合链轮,更换方便,链轮轮辋经过特殊处理,使用寿命长。底部装置采用自动重力张紧装置,可保持恒定的张紧度,避免打滑或脱开。同时,料斗遇到阻力时,具有一定的容差,有效保护运动部件。

HL型环链铲斗提升机构方法及安装方法:

1、按料斗形状可分为两种: S-制造方式:深圆底料斗;制作方法Q:浅圆底料斗

2、按上部排料口的形状分为两种:制造方法X1-带斜法兰的排料口;制造方法X2-水平法兰排出口

3、下段进料口有两种: J1制法:进料口斜面与水平面成45度角; J2制造方法:进料口斜面与水平面成60度角

4、按中柜侧检查门的位置分为四种: 制法K1:中柜侧带左下检查门; K2制造方式:中柜带右下侧门检查; K3制造方法方法:中柜侧有左上检查门; K4制作方式:柜体中部在侧面有右上检查门

5、根据检修门在中柜端面的位置,有两种: 制造方式Z1:中柜端面带下检修门; Z2的制造方法:带有上检查门的中间柜的端面

6、根据传动装置与提升机的相对位置,有左装传动装置在左侧,右装传动装置在右侧两种。
