离心式链斗提升机采用自动重力张紧装置的制造方法和安装方法\（链式提升机）

HL型环链离心斗式提升机（环链提升机）产品概述：

HL型离心链斗式提升机（链式提升机）适用于垂直输送粉状、粒状、小块状、磨蚀性高的物料，如粮食、煤炭、水泥、碎矿等，输送高度大于40m，其特点是结构简单，运行平稳，可拣取装载，混合或重力卸载。轮辋采用组合链轮，更换方便。链轮经过特殊处理，使用寿命长。底部采用自动重力张紧装置，可以保持恒定的张力，避免打滑或断线，同时料斗遇到阻力时有一定的容差，有效保护运动部件，物料温度不超过250 。

HL型离心链斗式提升机（链式提升机）的制造方法及安装方法：

1、按料斗形状可分为两种：S-制造方式，带深圆底料斗；制造方法Q，用浅圆底料斗

2、按上部排料口形状分为两种：X1-斜法兰排料口制造法；制造方法X2-水平法兰排出口

3、下段进料口有两种： J1制法：进料口斜面与水平面成45度角； J2制造方法：进料口斜面为60C。与水平面的夹角

4、根据中柜侧检查门的位置，分为四种： 制法K1：中柜侧带左下检查门； K2制造方式：中柜，侧面有右下门检查；制造方法K3 方法：中柜侧有左上检查门； K4制作方式：柜体中部有右上侧检查门

5、根据中柜端检门的位置，有两种： 制造方式Z1：中柜端带下检门； Z2制造方法：中柜端部有上检修门6.按动按钮传动装置斗式提升机的相对位置分为两种：左侧安装——传动装置在左侧；正确的安装——传动装置在右边

HL型环链离心斗式提升机（环链提升机）:的工作原理

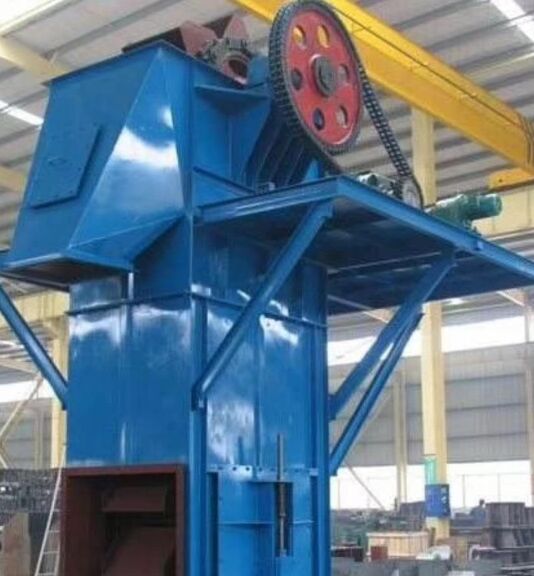

HL型圆链离心斗式提升机由运动部分（料斗和传动链）、带主动链轮的上段、带张紧轮的下段、中间壳体、驱动装置和制动器组成。其他组件（见下图）。这种提升机的料斗采用间歇式布置，上料采用“拣选法”，卸料采用“离心上料法”。这种斗式提升机的牵引机构是两条环形链条。我公司生产的HL型环链离心斗式提升机由运动部件（料斗和牵引链）、带主动链轮的上部、下部惰轮、机壳、中间、驱动装置和后制动装置。这种提升机的料斗采用间歇式布置，上料采用“拣选法”，卸料采用“离心上料法”。斗式提升机的牵引机构是两条环形链条。

TH型斗式提升机（链式提升机）安装要求

1、离心式链斗式提升机下部的承载面必须与基础平齐。

2、离心链斗式提升机的上传动轴和下张力轴必须在同一垂直平面内，两轴的中心线必须平行于水平面。

3. 中间套管法兰接头不得有明显错位。可以在法兰之间放置石棉垫或防水油布以确保水密性。

4、离心链斗式提升机下段、中机壳和上段的中心线应在同一垂直线上，1m长度内垂直偏差不超过1mm，累计偏差不得超过总高度不应超过8 毫米。

5、料斗在牵引部分的位置必须正确可靠夹紧。操作过程中，不得与套管发生偏转或碰撞。

6、调整螺旋张紧装置后，张紧元件应具有正常运行所需的均匀张紧力。为保证操作时有足够的夹紧行程，剩余的夹紧行程不得小于全行程的50%。

7、减速机高速轴与电机轴的轴线必须平行；低速轴与斗式提升机传动轴的轴应在同一水平线上，最大平行位移不超过0.2mm，轴最大角度不超过40。

8、链式离心斗式提升机应配备起重设备，起重能力不应小于2t。起重机轨道底部与行车中心线的距离一般为22.2m。

9、链式离心斗式提升机中间部分必须有中间支撑装置，以免跑偏。支撑点之间的距离不超过8 m。上支撑点应尽可能靠近头部。
