旋风除尘器特点\旋风除尘器的工作原理和分类标准

旋风除尘器的分类与选择

成都锐驰机械可提供两种类型的旋风除尘器。一种是CLT/A旋风除尘器，适用于物料密度高、相对干燥的非纤维粉尘；另一种是CLK扩散旋风除尘器，可用于锅炉粉尘和有价值的粉尘回收。具体选用应根据粉体材料的形状来选择。旋风除尘器由进风口、流线型、锥体、出料管（内筒）等部分组成。它是利用含尘气体旋转产生的离心力，将粉尘从气流中分离出来，作为干式气固分离装置。旋风除尘器是行业中应用最广泛的除尘设备之一，主要用作小型燃煤锅炉的排烟除尘和多级除尘预除尘设备。

旋风除尘器的工作原理及分类标准（附图纸）

什么是旋风除尘器？

旋风除尘器是气流在筒体内旋转一圈以上，不加二次风的离心式除尘器。它利用旋转气流对粉体产生离心力，使其与气流分离。分离的最小粒径可达5-10m。

旋风除尘器结构简单、紧凑、体积小、成本低、维修方便、耐高温高压，适用于超高浓度粉尘（可达500g/m）。主要缺点是细粉（粒径5m）的效率不高。

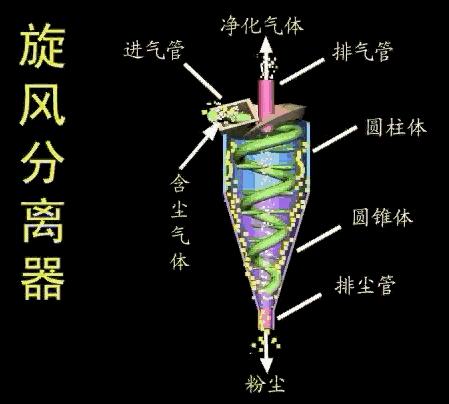

旋风除尘器工作原理

含尘气体在旋转过程中会产生离心力，将相对密度大于气体的尘埃粒子抛向壁面。粉尘颗粒一旦与壁面接触，失去径向惯性力，在向下的动量和向下的重力作用下沿壁面下落，进入排灰管。

当向下旋转的外部气体到达锥体时，由于锥体的收缩而接近除尘器的中心。根据恒定的“转动力矩”原理，切向速度不断增加，对粉尘颗粒的离心力不断增强。当气流到达锥体下端某一位置时，从旋风分离器中心开始同向旋转，自下而上反向，继续作螺旋流，即内部旋转空气的流动。最后，洗涤后的气体通过排气管排出管道外，部分未被捕获的粉尘颗粒也从管道中排出。

另一小部分从进气管流出的气体流到旋风除尘器的顶盖，然后沿排气管外侧向下流动；当到达排气管下端时，向上反转，随着气流重心上升而排气，排气管排出。散布在这部分气流中的灰尘颗粒也被去除。

旋风除尘器特点

1、旋风除尘器可聚积粒径5m以上粉尘，阻力损失5881960Pa，除尘效率50%90%；

1、结构简单，制造安装容易，维护管理方便，成本和运行成本低，减少空间；

2、处理同等风量时体积小，价格经济；

3、用作前置除尘器时，可立式或卧式安装，使用方便；

4、大风量工作时多台并联使用方便，不影响效率。

旋风除尘器的优点

旋风除尘器没有活动部件，制造和管理非常方便；体积小，同等风量经济；用作前置除尘器时，可立式或卧式安装，使用方便；处理大量空气时，多台并联使用方便，不影响效率阻力。

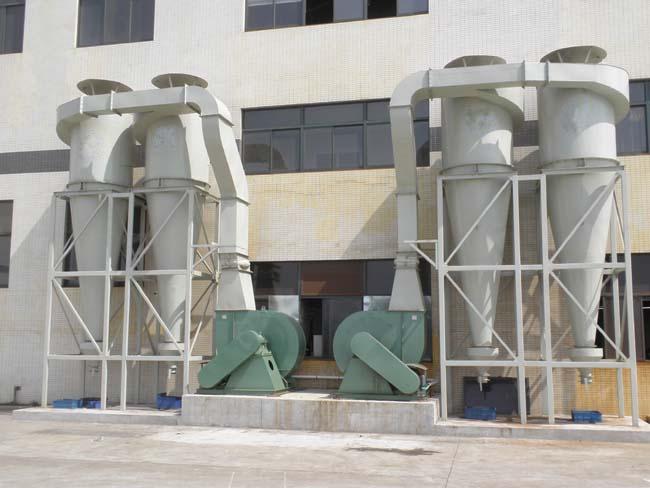

四川旋风除尘器
