斗式提升机产品概述\提升机结构组成\结构简单、制造成本低、投资少
文章来源:管理员 添加时间:2021-06-29 11:18:00

斗式提升机产品概述\提升机结构组成\结构简单、制造成本低、投资少

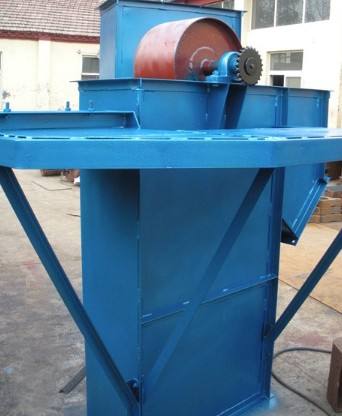

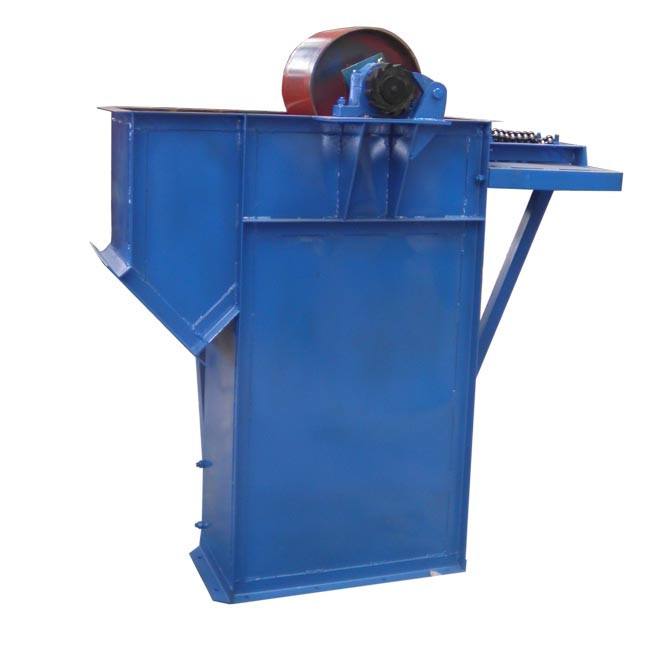

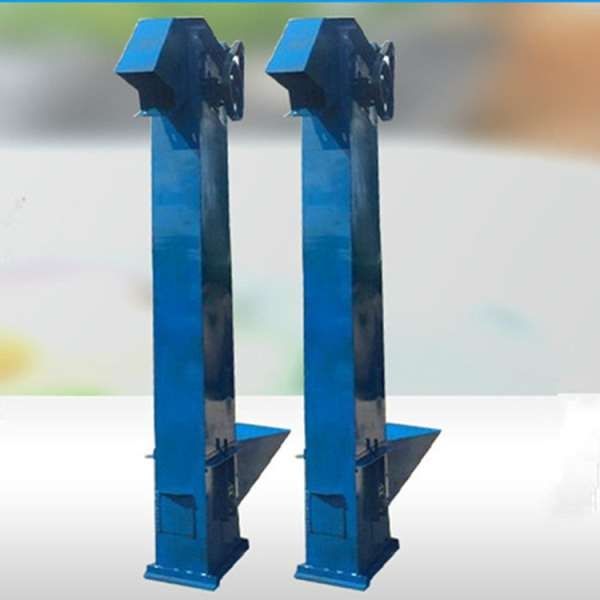

胶带斗式提升机产品概述:

部分TD皮带斗式提升机也称为皮带斗式提升机。他们使用橡胶带作为牵引部件。它们主要由运动部件(料斗和牵引带)、带有驱动辊和张紧辊的上部组成。它由下段、多段式中央壳体、驱动装置、防倒车制动装置等组成。斗式提升机装有等间距的料斗,通过挖掘装载。当它上升到顶部时,通过离心或混合的方式排出,以达到提升物料的目的。带式斗式提升机是我公司借鉴国内外技术,结合国内生产使用实践开发的产品。斗式提升机广泛应用于建材、冶金、化工、食品等行业的散装物料的提升。

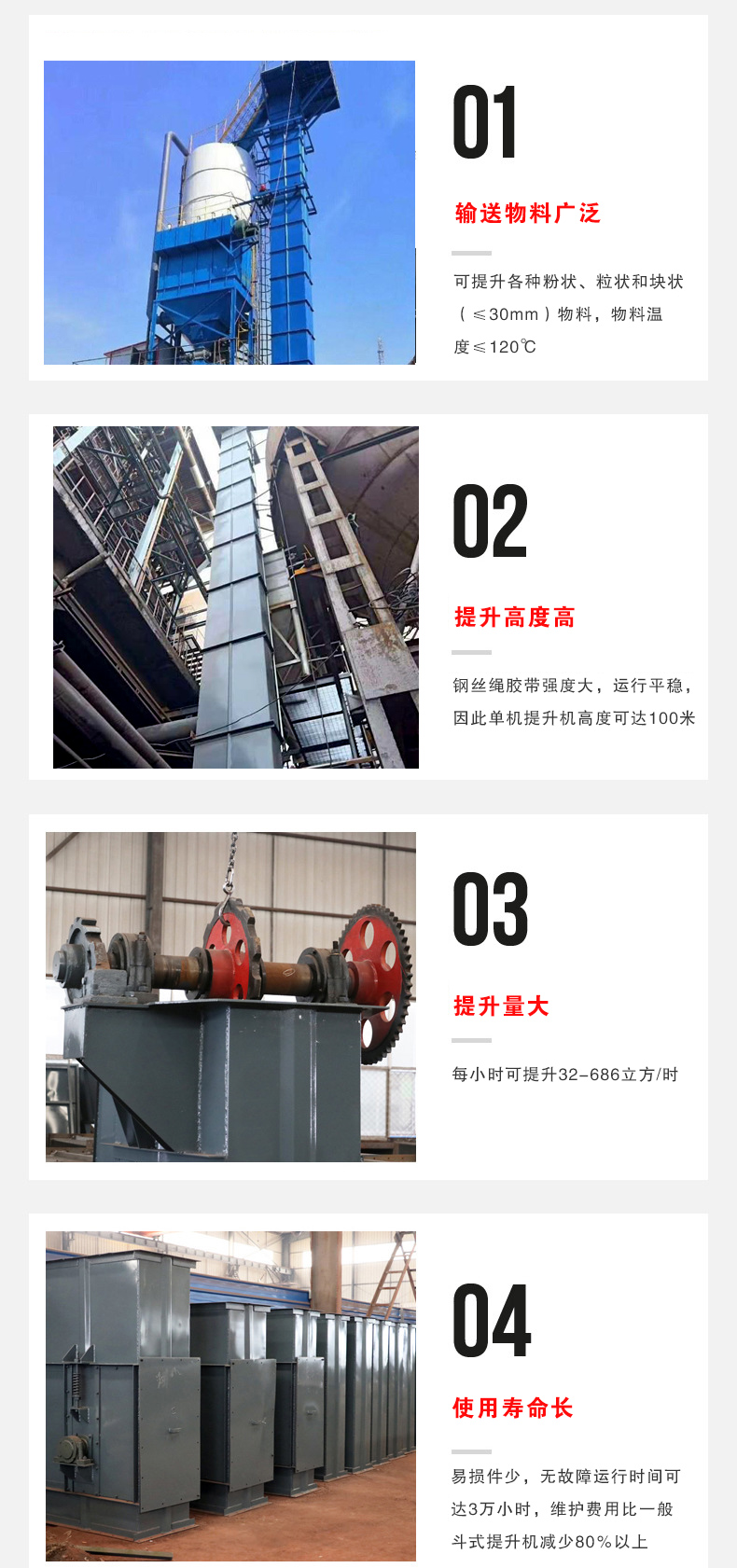

胶带斗式提升机的性能与特点:

1. 促销范围广。带式斗式提升机可提升各种粉状、粒状、块状(30mm)物料,物料温度120。

2、提升高度高。由于绳带强度高,运行平稳,提升带斗式提升机的高度可达100m。

3、提升能力强。带式斗式提升机可提升32-686m3/h。

4、使用寿命长,运行可靠性好。先进的设计原本保证了整机的可靠性。牵引部件采用高强度钢索,保证葫芦的长期运行。长期实践表明,该葫芦具有无故障运行时间。长达30,000 小时。

5、能耗低。与一般提升机相比,带式斗式提升机可节能30%以上。

6、操作维护方便。易损件少,维护成本比一般斗式提升机低80%以上。

7、结构简单,制造成本低,投资小。

8、密封性好,无环境污染。

9、机械尺寸小。 TG系列斗式提升机与同速度的其他类型提升机相比,机械尺寸更小。

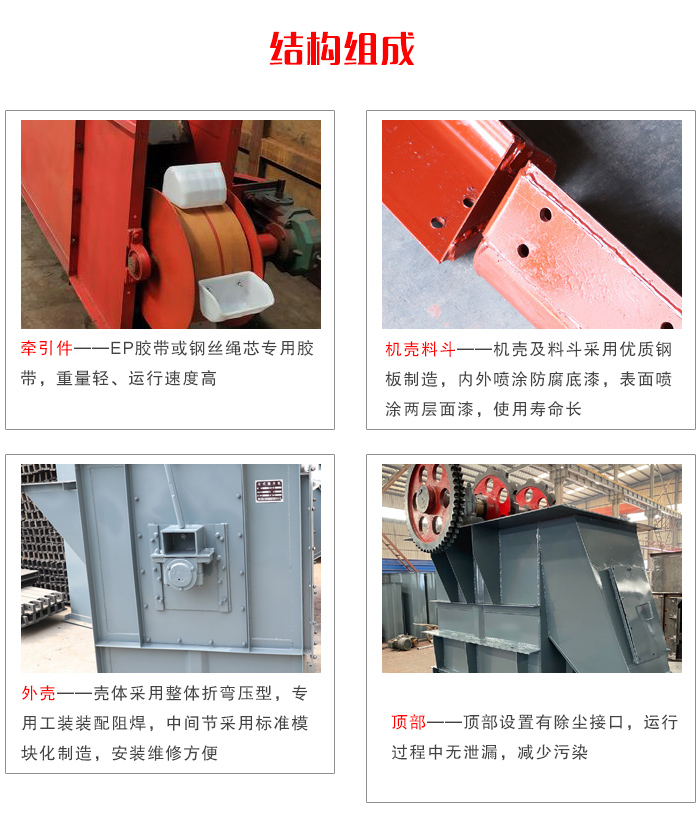

胶带斗式提升机的结构组成:

斗式提升机由上段、中段机壳、下段、带料斗等牵引部件的输送带、传动装置、室外检修平台等组成。

1、下段由进料口、下机壳、惰轮组和张紧装置组成。

2. 中间(大修)套管,一次一节,用于安装和验证牵引部件。

3、中间套管(防歪斜),一般每5个中间套管段放置一次。

4、接线板一般每2节放置在机柜中间。

5.中房(标准),L=2米。

6、连接架一般每5节放置在机柜中间。

7. 中房(非标),L,尺寸在0.5-2米之间。它一般安装在上段第一段或第二段的中心壳体内。

8. 上部,包括上壳和驱动辊组件。

9. 驱动装置。它由电机、立轴减速器、液力偶合器、逆止装置和慢动作装置组成。传动装置分为1右2右1左2左,图1所示安装方法1右。

10、户外操作平台。

11.带浓缩装置。

带式斗式提升机是我公司借鉴国内外技术,结合国内生产使用实践开发的产品。斗式提升机广泛应用于建材、冶金、化工、食品等行业的散装物料的提升。
