U型螺旋输送机\分类和结构特征\驱动方式分类\螺旋输送机物料分类\易于维护和管理
文章来源:管理员 添加时间:2021/1/5 14:33:24

U型螺旋输送机\分类和结构特征\驱动方式分类\螺旋输送机物料分类\易于维护和管理

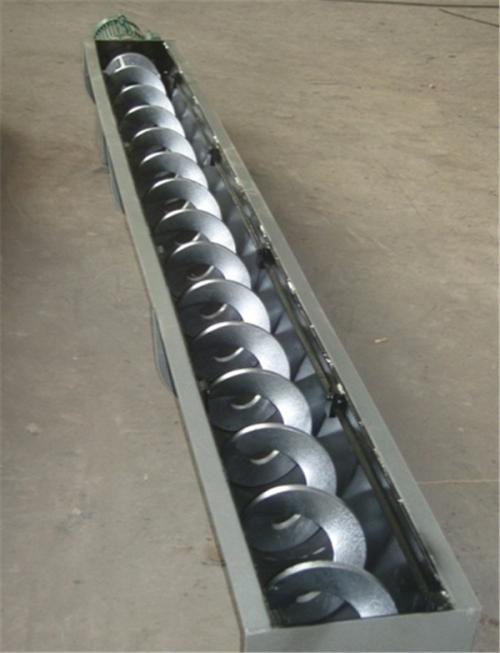

U型螺旋输送机是一种螺旋输送机。它主要利用带有螺旋叶片的螺杆轴的旋转来使材料沿螺旋表面产生相对运动。物料不受通道或输送管壁摩擦的影响。螺旋一起旋转以轴向推动物料并进行物料输送。 U型螺旋输送机使用旋转的螺旋叶片将其向前推入凹槽中,以实现物料输送过程。它可以运输灰尘,颗粒和小块材料,例如面粉,谷物和小卵石。

散装材料在其自身重量和外壳的摩擦力的作用下堆积在凹槽的底部,并且在刀片旋转时不会被刀片向前推动。运输低粘度干粉和颗粒物料时,请使用实心螺旋纸;运输粘性或散装物料时,请使用带状螺旋纸;在运输容易聚结的物料时,请使用螺旋桨式刀片。还有将团块从材料中分离出来的效果。输送距离一般为70米,螺旋的投影直径小于1250mm,输送倾角小于20,输送能力大。蜗杆输送机可以在很多地方装卸,密封性能好,可以输送温度低于200C的物料。我厂可以设计和制造特殊型号和规格的蜗杆输送机进行销售根据用户需求直接生产,消除了中间商和制造商直接与用户见面的需要,简化了流通过程,缩短了流通时间,并获得了真正的工厂优惠价格。

 U型螺旋输送机的特点

1.结构简单,成本低;

2.工作可靠,易于维护和管理;

3.尺寸紧凑,截面尺寸小,尺寸小;

4.可以实现密封运输,有利于运输;飞扬,热,有浓烈气味的材料可以减少环境污染;

5.装卸方便。卧式螺旋输送机可以在输送线上的任何位置进行装卸。

6.单元功耗大;

7.物料在输送过程中容易被压碎和磨损,螺旋叶片和通道也严重磨损。

分类和结构特征

螺旋输送机螺旋叶片有三种类型:实心螺旋,皮带螺旋和叶片螺旋,固体螺旋表面称为S阀,其GX型螺旋节距是叶片直径的0.8倍,适合输送粉末和颗粒物料。皮带的螺旋面也称为制造方法D。其螺旋节距与螺旋叶片的直径相同,适用于输送灰尘和小的物料。片材的螺旋表面使用较少,主要用于输送高粘度和可压缩性的材料。在运输过程中,混合和混合同时完成。螺旋的螺距约为螺旋叶片直径的1.2倍。


螺旋输送机的螺旋叶片有两个方向:左和右。判断螺旋方向的方法.

蜗杆输送机类型包括卧式固定螺旋输送机和立式螺旋输送机。卧式固定螺旋输送机是一种常用的方式。垂直螺旋输送机用于短距离提升物料。运输高度通常不超过8 m。螺旋叶片是螺旋固体表面类型的。它具有水平螺旋进给和高进给压力。

LS,GLS和GX螺旋输送机的物料出口端必须配备1/2到1的反向螺旋转角,以防止灰尘阻塞端轴承。出口管的顶端没有螺旋片。

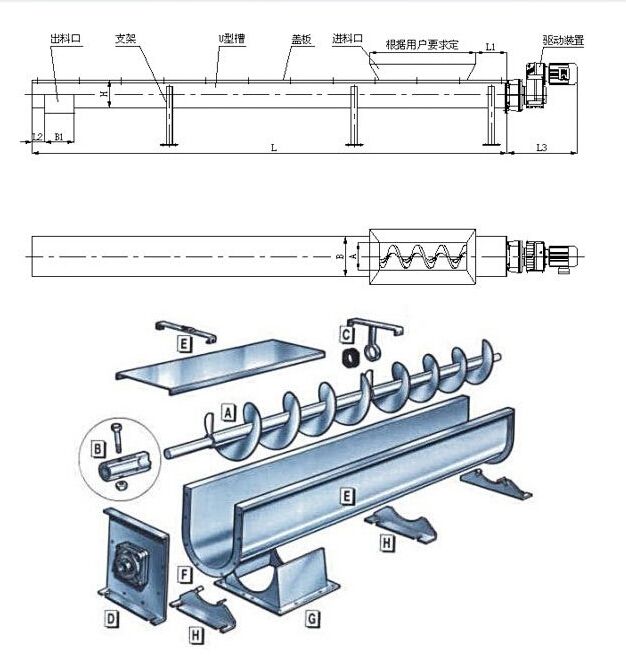

螺旋输送机由三部分组成:螺旋体,入口和出口以及驱动装置。

螺丝机的主体由头部轴承,尾部轴承,悬架轴承,螺钉,壳体,盖板和底座组成。

驱动装置由电动机,减速器,联轴器和基座组成。


按螺旋输送机的驱动方式分类:

1. U型螺旋钻的长度小于35m时,它是单轴驱动螺钉。

2. U型螺旋输送机的长度超过35m时,为双轴驱动螺杆。

根据中间输送机起重机的轴承类型:

1. M1-是滚动起重机轴承,采用80,000型密封轴承,轴盖上具有防尘密封结构。通常用于不易加油,不加油或不污染油的地方,密封效果好,悬架轴使用寿命长。输送物料的温度80。

2. M2-是一种滑动悬浮轴承,配有防尘密封装置,包括铸铜板,耐磨铸铁合金板,铜基石墨和无油润滑板。通常用于运输温度较高(t80)的物料或运输含水量较高的物料。


按螺旋输送机材质分类:

1.普通碳钢U型螺旋输送机,主要适用于水泥,煤炭,石材等行业。耐磨度高,不需要特殊材料。

2,不锈钢U型螺旋输送机:主要适用于粮食,化工,食品等需要输送环境的行业,清洁度高,不会污染物料。它可以使用很长时间,但是成本相对较高。

U型螺旋输送机适用于建筑材料,电力,化工,冶金,煤炭,铝和镁,机械,轻工业,谷物和食品工业,散装物料堆积在底部中间包在其自身重量和外壳摩擦力的作用下旋转,叶片不跟随其旋转,并由叶片向前推动。运输低粘度干粉和颗粒物料时,请使用实心螺旋纸;运输粘性或散装物料时,请使用带状螺旋纸;在运输容易聚结的物料时,请使用螺旋桨式刀片。还有将团块从材料中分离出来的效果。运输距离一般为70米,运输倾斜角小于20,运输能力大。螺旋输送机可以在很多地方装卸,具有良好的密封性能,可以输送温度低于200C的物料。螺旋直径通常为10mm,200mm,250mm,315 mm,400mm,500mm,600mm等长度小于70米,每米价格可根据用户需要设计制造。螺旋输送机制造商的特殊型号,规格,尺寸和材料直接销售


U型螺旋输送机
