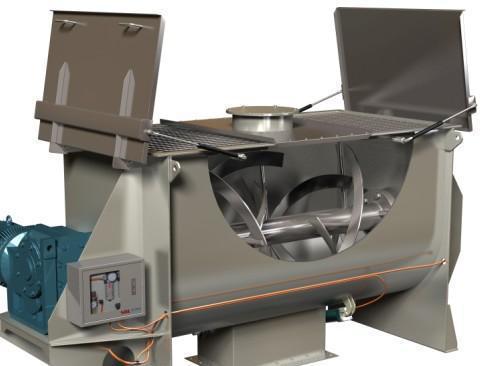

四川卧式螺带混合机的结构

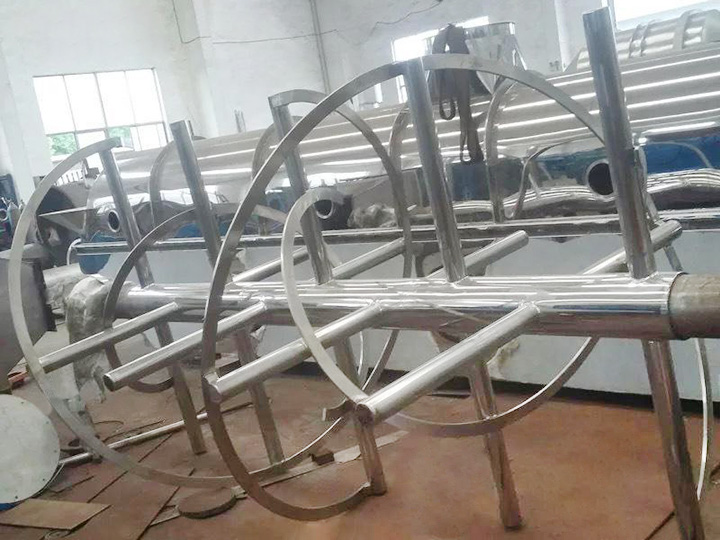

搅拌器由安装在搅拌轴上的内径和外径螺旋驱动，以使桶中的物料旋转，从而使搅拌器可以在桶中的较大范围内旋转动物物料。在搅拌器结构中，螺旋被设计成内螺旋和外螺旋，左和右是相互倒置的螺旋。当搅拌器工作时，内部螺旋将物料推向靠近轴的位置，使轴旋转，并且轴向从内侧向两侧推动。轴旋转，轴向方向从两侧向内推动，因此，螺带混合器通过对流使物料循环并切入圆柱体，从而在短时间内完成物料的快速，均匀混合。
性能介绍：
1.灵活的材料选择计划
搅拌机可以定制碳钢，锰钢，304不锈钢，316L不锈钢，321不锈钢等多种材料，也可以组合使用不同的材料。选择设备材料时，应区分：与材料接触的零件和与材料不接触的零件；搅拌机的内部还可以添加功能性涂层或保护层，例如防腐，不粘，绝缘和耐磨性；不锈钢表面处理包括喷砂，拉丝，抛光和镜面处理方法，并且可以分开使用。
2.可靠的传动配置搅拌器配备的传动装置具有不同的容量，不同的功率和不同的输出速度，具体取决于物料的性质，启动方法和混合方法。驱动电动机的选择有：普通电动机，防暴电动机，变频电动机，高效节能电动机，高保护电动机和不同电压的电动机；常用减速机：R，K，F系列齿轮减速机，摆线针轮减速机，万能齿轮减速机，行星齿轮减速机；常用的连接方式：直接连接，皮带轮连接，液力偶合连接。

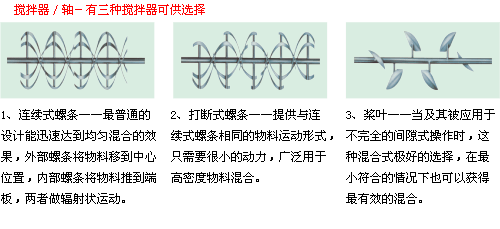

3，高效的搅拌装置搅拌机可根据物料特性配备不同的搅拌器。常规物料混合点：将不同的粉末相互混合，将相同的物料分批混合，将粉末与少量液体混合，然后添加液体加粉将物料摇到悬浮液中，将悬浮液增稠或稀释，将颗粒和粉末混合，将颗粒和颗粒混合，将团块研磨和混合，冷却或加热并混合等。经卧式搅拌机改造的搅拌器可分为：内外双螺旋型，叶片螺旋带型，内外断螺旋带型，剃刀型等。
主要目标
螺带混合机是一种混合设备，广泛用于制药，食品，化工等行业。它可以用于混合粉末和粉末，将粉末与少量液体混合，以及混合粉末和颗粒。
工作原理：

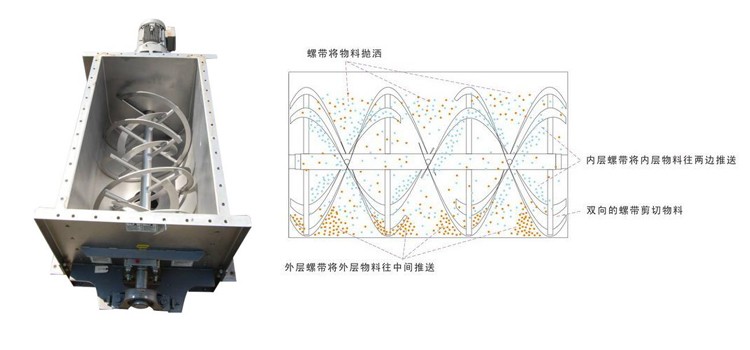

卧式螺旋带式混合机主要由混合室，搅拌器和驱动装置组成。 U形管状腔室配有双层反向旋转螺旋带状螺旋搅拌器轴。外部螺旋带由能量驱动，其螺旋形状协调旋转方向将物料从U形筒仓的两端推向中心区域，而内部螺旋带将物料从中间推动朝向两端形成对流混合物。排出口在卧式混合缸底部的中央开口。外螺旋带的螺旋结构与主轴的旋转方向配合，将缸壁内部的物料驱动到中心排出口，以确保从缸体排出的物料没有死角。
四川卧式螺带混合机的可选材料
整个机器由碳钢，不锈钢（SS304/SS316），全不锈钢（SS304/SS316），涂塑碳钢制成。
结构说明
1.搅拌减速机
该减速器是搅拌机的主要传动结构。它位于机器的右侧。在运行时，机器中安装的电动机通过V型皮带驱动蜗杆和蜗轮，并以1:40的速度驱动搅拌机。螺旋齿轮
轴是空心的，并配有固定的扳手，该扳手可使搅拌桨自由组装和拆卸。减速器顶部有两个环形螺钉，用于安装，拆卸和安装。在端盖上安装了一个螺钉，以容纳高速搅拌桨，该桨在出厂前已进行了调整，通常在使用过程中无需进行调整。
2.混合罐
混合罐是U形的主体，由不锈钢制成，并配备有搅拌桨，该搅拌桨水平位于搅拌减速器和排放减速器的上方。
3.倒入减速器
溢流减少器将控制混合罐的定位角度。它位于机器的左侧。运行时，安装在机器底部的电动机通过V型皮带带动蜗杆和蜗轮，使混合罐在一定角度范围内旋转，一旦倒入物料即可进行搅拌。
4.机座及电机装置
基座是整体结构，电动机安装在基座两侧的可移动板上。电动机的上下两侧可以通过螺杆调节，这样三角皮带就可以获得一定程度的张力并保持传递力。
5.电气控制箱
控制箱用于控制机器的运动。它位于机器右侧之外。混合罐传动装置可以推动混合罐的“向上”和“向下”按钮。请注意，不能同时按下两个按钮。
机械零件的润滑
减速器的润滑采用油浸式，其储油量应保持在油标线内，油质应保持清洁。如果经常使用，则应每三个月更换一次新油。更换时，减速器必须拆卸，清洗和清洁，然后再添加新的机油。
