卧式螺旋螺带混合机驱动配置,辅助部件\运行可靠性高,维修方便
文章来源:管理员 添加时间:2021/5/10 11:29:52


卧式螺旋螺带混合机驱动配置,辅助部件\运行可靠性高,维修方便

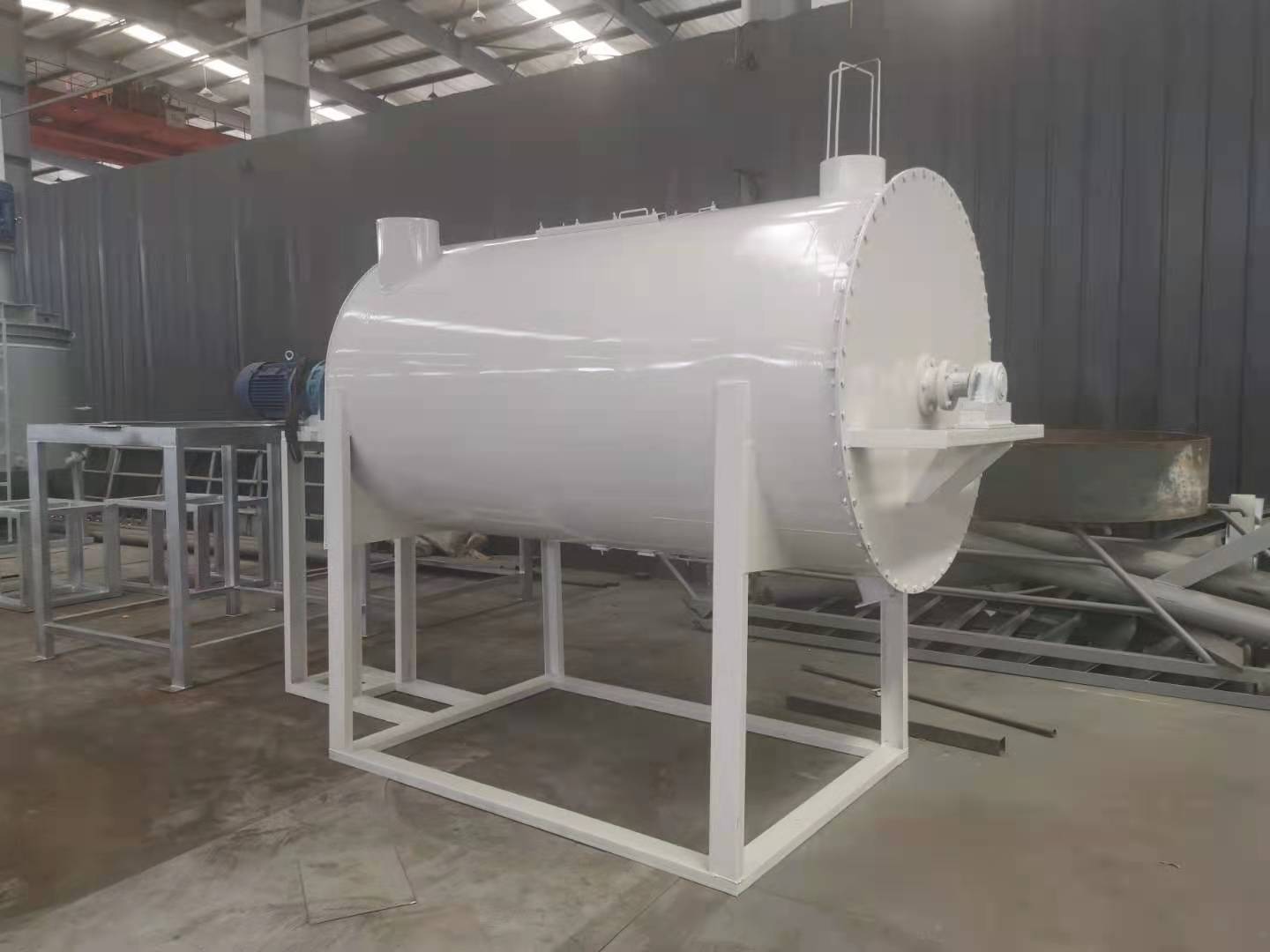

卧式螺旋带式混合机由U形碗,搅拌螺旋带和传动部分组成。螺旋带状板结构合理,外部螺旋将物料推到两侧的中心,内部螺旋输送物料。从中心到两侧形成对流混合物。螺带混合器对粘性或粘性粉末和颗粒的混合以及添加到粉末和颗粒中的液体和糊状材料的混合具有良好的效果。气缸盖可以转换为完全打开的门,以方便设备清洁和产品更换。

在搅拌器结构中,螺旋被设计为内部和外部螺旋,而左侧和右侧为反向螺旋。搅拌器工作时,内部螺旋将物料推向靠近轴的方向,使轴旋转,轴向从内侧向两侧推压,外部螺旋将物料推向靠近气缸壁的方向。旋转,轴向方向从两侧向内推动,使物料通过气缸中的对流循环。剪切和混合,物料迅速而均匀地混合。

底部排料方式:粉末物料采用大开口气动结构,排料快,无残渣。高细度物料或半流体物料采用手动蝶阀或气动蝶阀,手动蝶阀价格便宜且适用,气动蝶阀的一半是半流体密封性好,但成本要高于手动蝶阀。当需要加热或冷却时,可以配置外套。加热方式有电加热和导热油加热两种。电加热方便,但加热速度慢,耗电高。导热油加热必须配备油底壳,油力传导和油管,投资大,但加热速度快,功耗低。冷却过程可以直接将冷却水注入到夹套中,该夹套的换热面积大,冷却速度快。电机和混合主轴通过摆线针轮减速机直接连接,结构简单,运行可靠性高,维修方便。

1.由U型碗,色带搅拌叶片和传动部分组成;

2. U形长圆柱结构确保混合材料(粉末,半流体)在圆柱中的阻力较小。

3.正负旋转螺旋条安装在同一水平轴上,以形成低功率混合环境。螺旋带的片通常由双层或三层制成。外部螺旋从两侧向中心收集材料。内部螺旋将物料从中心输送到两侧会导致物料在流中形成更多的涡流。加快混合速度,提高混合均匀度;

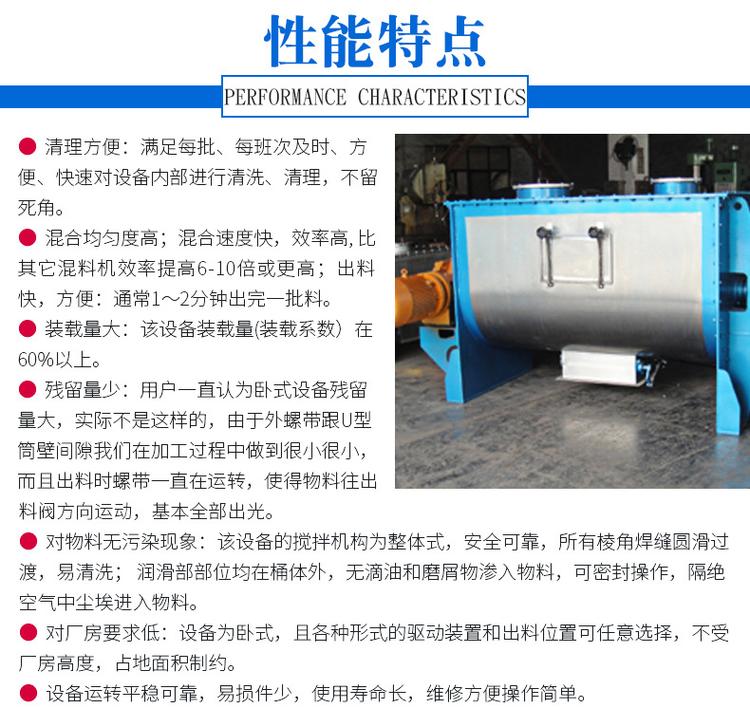

4,卧式螺带混合机是一种新型的混合设备,具有效率高,均匀度高,负荷系数高,能耗低,污染小,破碎少等特点。

5.该产品用途广泛,可以混合粉末和粉末,粉末和液体,特别是对于糊状,粘性或高密度材料(例如腻子,真石漆,金属粉末等)。广泛用于制药,食品,农药,染料,化工,塑料,陶瓷,涂料,油灰,灰浆等领域。

驱动器配置

根据物料的性质,启动方法和混合方法,搅拌机配备有具有不同容量,不同功率和不同输出速度的驱动装置。

驱动电机选件有:普通电机,防暴电机,变频电机,高效节能电机,高保护电机和不同电压的电机;

常用减速器:R,K,F系列齿轮减速器,摆线针轮减速器,万能齿轮减速器,行星齿轮减速器;

常用的连接方式:直接连接,皮带轮连接,液力偶合连接。

辅助组件

混合器可以配备各种组件。最常用的是盘管蒸汽夹套,蜂窝压力夹套,循环介质夹套,在线采样阀,高速飞刀,磁选机,温度传感,称重系统,除尘和净化等组件;

搅拌机夹套根据热源介质的不同采用不同类型的夹套,可以加热和冷却,高温在250摄氏度以内;

当添加少量液体时,需要液体喷射装置,其更有利于液体在主体材料中的均匀分散和混合。

液体喷雾系统由三个基本模块组成:压力源,液体储罐和喷雾头。


卧式螺带混合机的适用范围

卧式螺带混合机广泛用于腻子膏,真石漆,干粉砂浆,隔热砂浆,预混砂浆,干混砂浆,坡口剂,界面剂,珍珠岩隔热砂浆,空心微珠干粉砂浆,腻子,医药,食品,化工产品,饲料,陶瓷,耐火材料和其他固体固体(粉末和粉末),固体污泥混合物(粉末和粘胶),特别适合于粘性物料的混合物。该混合机不适用于混合高纤维材料。我公司使用非标准尺寸的螺带混合器,容量从500L到5000L不等,可以根据客户需要选择配置和材料。

卧式螺旋螺带混合机
